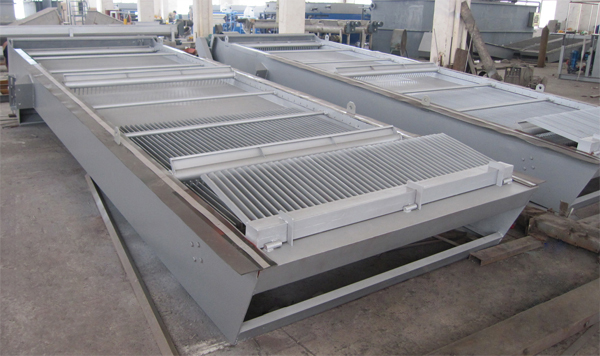

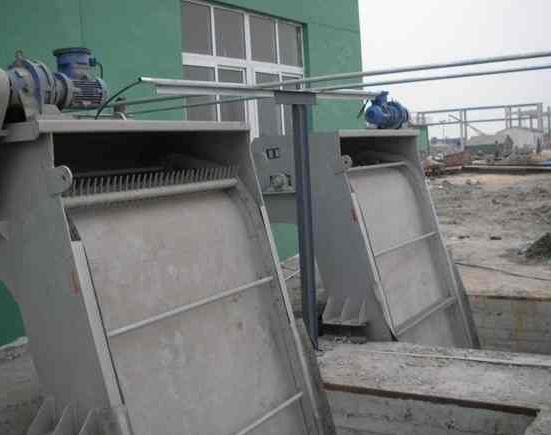

概述： |
|
|
|
反撈式格柵除污機為粗格柵，又稱雨水格柵，或者回轉耙式格柵，是一種用于清除水體重較大固體懸浮物的大型粗格柵設備，本裝置可以連續清除液體中的固體懸浮物，設計合理，結構簡單，運轉安全可靠，自動化程度高，可廣泛運用于城市污水處理，自來水廠取水口，雨水泵站，發電廠冷卻水取水口等大流量的水處理場所。設備結構參照了回轉式格柵除污機的優點，采用與眾不同的工作原理，即耙齒鏈在柵前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作，耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉加平穩。在設備安裝時采用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單，安裝維修方便。
|
|
|
|
工作原理： |
|
|
|
反撈式格柵除污機由機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條。擋渣板等組成。在電機驅動下，牽引鏈條在迎水面由下往上作回轉運動。當牽引鏈上的耙齒軸運轉到柵條的迎水面時。耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且徹底。當齒耙運轉到機器上，雜物靠自重自行脫落至容器或輸送機上，把雜物送走。
|
|
|
|
|
|
|
|
特點與應用： |
|
|
|
在運行過程中，雜物可能進入牽引鏈中，將鏈條卡死，故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成，運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。
水下回轉輪定位采用不銹鋼材質，配以耐磨銅套自潤滑軸承，免去水下部件的日常維護。
擋渣部分采用固定柵條形式，有較強的耐沖擊力，能承受較大的水位差。
基于以上優點，反撈式格柵應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。
|
|
|
|
訂貨參數： |
|
|
|
1、渠道（設備）寬度 2、渠道深度 3、出料高度 4、耙齒間隙 5、安裝角度 6、機架材質 7、耙齒材質 8、其余要求
|
|
|
|

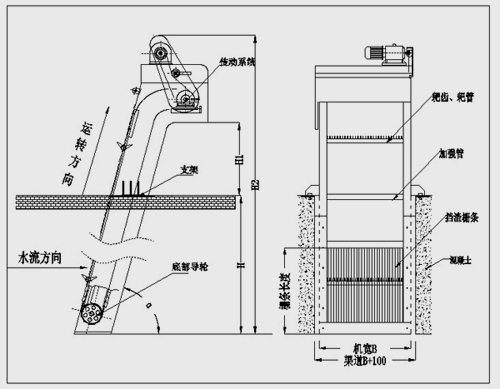

外形示意圖: |
|
|
|
|
|
B=機寬；
H=渠深；
H1=出渣高度；
H2=H+H1+2000；
α=安裝角度。
|
|
|
過水流量計算 |
|
反撈式格柵每小時過水流量：Q=K*(B-160)*h*V*3600，其中：
Q=過水流量（m³/h）；K=與格柵間隙有關的流量系數（見系數表）；B=格柵機寬（m）；h=柵前水深（m），一般按1m或低于渠深0.3m以上；V=過流速度，一般取0.6~1m/s。
|
|
|
|
主要技術參數： |
|
表2-1 過流系數K
|
|
|
|
格柵間隙 (mm）
|
15
|
20
|
30
|
50
|
80
|
100
|
＞100
|
|
流量系數K
|
0.42
|
0.5
|
0.6
|
0.71
|
0.8
|
0.83
|
0.85
|
|
|
注：可以采用插值法得出其他間隙對應K值的近似值。
|
|
|
|
表2-2 ZHG反撈式格柵除污機主要技術參數及外形尺寸列表
|
|
型號(ZHG)
|
設備寬度
(mm)
|
溝寬
(mm)
|
電機功率
(kw)
|
過水流量(m³/h)
|
|
格柵間隙 (mm)
|
|
15
|
20
|
30
|
50
|
80
|
100
|
|
800
|
800
|
900
|
1.1
|
581
|
691
|
829
|
982
|
1106
|
1147
|
|
1000
|
1000
|
1100
|
762
|
907
|
1089
|
1288
|
1452
|
1506
|
|
1200
|
1200
|
1300
|
1.1~1.5
|
943
|
1123
|
1348
|
1595
|
1797
|
1865
|
|
1400
|
1400
|
1500
|
1125
|
1339
|
1607
|
1902
|
2143
|
2223
|
|
1600
|
1600
|
1700
|
1306
|
1555
|
1866
|
2208
|
2488
|
2582
|
|
1800
|
1800
|
1900
|
1488
|
1771
|
2125
|
2515
|
2834
|
2940
|
|
2000
|
2000
|
2100
|
1669
|
1987
|
2385
|
2822
|
3180
|
3299
|
|
2200
|
2200
|
2300
|
1851
|
2203
|
2644
|
3129
|
3525
|
3657
|
|
2400
|
2400
|
2500
|
2032
|
2419
|
2903
|
3435
|
3871
|
4016
|
|
2600
|
2600
|
2700
|
1.5~2.2
|
2214
|
2635
|
3162
|
3742
|
4216
|
4374
|
|
2800
|
2800
|
2900
|
2395
|
2851
|
3421
|
4049
|
4562
|
4733
|
|
3000
|
3000
|
3100
|
2576
|
3067
|
3681
|
4355
|
4908
|
5092
|
|
