ZCN型中心傳動濃縮機
|
|
|
|
|
概述：
濃縮是減少污泥體積的一種方法，在污泥處理工程中，一般采用重力濃縮的方法作為污泥脫水操作的預處理，因此在濃縮池中的污泥濃縮，實際上與沉淀池的沉淀工程很相似，濃縮池池徑小，往往在6-20m范圍內，濃縮機大多采用中心傳動形式，他廣泛應用市政、輕工、礦山、冶煉、鋼鐵等行業中活性污泥的濃縮。
設備機構及工作原理：
含有細粒物體的料漿或污水，經槽架或污泥管給入濃縮池的中心部位，料漿做均勻輻射狀向周邊緩慢流動，在溫游中料漿或污水中的固體顆粒籍自重或絮凝作用而沉降。初由于濃度較低，顆粒基本做自有沉降，沉速較快，繼而沉入濃集帶，沉速較慢。后沉到下部一沉積帶，也是濃度較高的壓縮區，水分從沉降顆粒的間隙中不斷析出。中耙架連續回轉時，耙齒對該部沉積物沿池底的錐形坡面逐級推向池底的中心處，后由該處的排料口排出。中耙齒推進沉積物時，也是刮板對沉積物的一個壓縮過程，這也大大的促使析水作用的加強，因而從排料口排出的沉積物時經過濃縮的料漿或污泥。池上部是澄清
帶，澄清液從池邊溢流堰排出，從而構成濃縮機工作的全過程。
|
|
|
|
|
|
|
|
主要技術參數： |
|
表19-1 技術參數表
|
|
|
|
型號
|
池徑D
(m)
|
池深H
(m)
|
轉動扭矩
(N.m)
|
周邊線速度
(mm)
|
驅動功率
(kw)
|
|
ZCN3
|
3
|
3
|
700
|
1~2
|
0.37
|
|
ZCN4
|
4
|
3.5
|
1200
|
1~2
|
0.37
|
|
ZCN5
|
5
|
4
|
1800
|
1~2
|
0.37
|
|
ZCN6
|
6
|
4
|
2600
|
1~2
|
0.37
|
|
ZCN8
|
8
|
4.5
|
4700
|
1~2
|
0.55
|
|
ZCN10
|
10
|
4.5
|
7300
|
1.5~2.5
|
0.55
|
|
ZCN12
|
12
|
5
|
10500
|
1.5~2.5
|
0.55
|
|
ZCN14
|
14
|
5
|
14300
|
2~3
|
0.75
|
|
ZCN16
|
16
|
5
|
18700
|
2~3
|
0.75
|
|
ZCN18
|
18
|
5
|
23700
|
2~3
|
0.75
|
|
|
|
|
主要特點： |
|
|
1、工作橋使用全橋式，其材質可采用碳鋼、不銹鋼或混凝土結構
2、濃縮柵條等距離的排列于刮臂上，以增加濃縮效果
3、設置機械和電氣雙重過載保護，運行安全可靠
4、設備操作簡便，可直接就地/遠程控制設備的運行 |
|
|
|

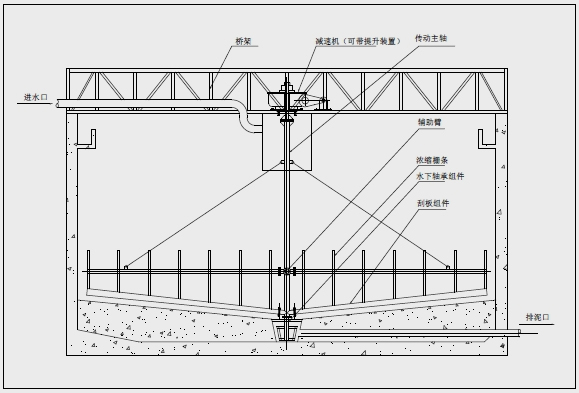

外形示意圖： |
|
|
|
|
|
|
|
|
|
|
|
|
